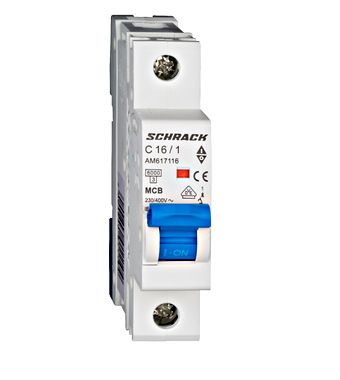

MCB | Модульные автоматические выключатели
Стандарты: IEC/EN 60898-1, IEC/EN 60947-2
Номинальное напряжение (переменный ток): 230/400 - 240/415 V
Номинальная частота (переменный ток): 50/60 Hz
Номинальный ток In: 2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A, 50 A, 63 A
Характеристические кривые: B, C, D
Номинальная отключающая способность: 6 kA В соответствии с IEC/EN 60898, 6 kA В соответствии с IEC/EN 60947-2
Класс ограничения энергии: 3
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uимп: 4 kV
Испытательное напряжение изоляции при инд.частоте в течение 1 минуты: 2 kV
Внутреннее сопротивление:
2 A 459.8 mΩ
4 A 94.007 mΩ
6 A 51.787 mΩ
10 A 9.989 mΩ
16 A 6.31 mΩ
20 A 3.832 mΩ
25 A 2.671 mΩ
32 A 2.009 mΩ
40 A 1.66 mΩ
50 A 1.226 mΩ
63 A 1.055 mΩ
Сертификат: VDE для 1-полюсной, 2-полюсной и 3-полюсной версии
Коммутационная износостойкость: > 4.000 рабочих циклов
Механическая износостойкость: > 20.000 рабочих циклов
Степень защиты: IP 20
Рекомендуемая температура: 30°C
Температура срабатывания: от -5°C до +40°C
Рабочая температура: от -35°C до +70°C
Тип клеммного соединения: кабель / U-образная сборная шина / сборная шина штырькового типа
Соединение: сверху и снизу
Поперечное сечение клеммы: 1 - 25 mm²
Момент затяжки клемм: 2.5 Nm
Размер клемм для сборной шины: 10 mm²
Монтаж: на DIN-рейке согласно EN 60715 (35 мм) при помощи быстрозажимного устройства
RCBO | Комбинированные модульные автоматические выключатели дифференциального тока
Стандарты: IEC/EN 61009-1
Тип: A
Полюсы: 1+N
Номинальное напряжение (переменный ток): 230/400 V AC
Номинальная частота (переменный ток): 50/60 Hz
Номинальный ток In: 6 A, 10 A, 16 A, 20 A, 25 A
Зависимые характеристики релейной защиты: B, C
Номинальная чувствительность IΔ n: 0.03 A
Время отключения при IΔ n: ≤ 0,1s
Номинальная отключающая способность: 6 kA
Класс ограничения энергии: 3
Номинальная остаточная коммутационная способность IΔ m: 500 A
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uимп: 6 kV
Испытательное напряжение изоляции при инд.частоте в течение 1 минуты: 2 kV
Напряжение изоляции Ui: 500 A
Степень загрязнения: 2
Коммутационная износостойкость: > 2.000 рабочих циклов
Механическая износостойкость: > 2.000 рабочих циклов
Индикатор положения контакта: да
Степень защиты: IP 20
Cм.выше: 30°C
Температура срабатывания: от -5°C до +40°C
Рабочая температура: от -25°C до +70°C
Тип клеммного соединения oben: кабель / U-образная сборная шина / сборная шина штырькового типа
Тип клеммного соединения unten: кабель / сборная шина штырькового типа
Соединение: сверху и снизу
Поперечное сечение клеммы: 1 - 25 mm²
Момент затяжки клемм: 2 Nm
Размер клемм для сборной шины: 10 mm²
Монтаж: на DIN-рейке согласно EN 60715 (35 мм) при помощи быстрозажимного устройства
RCCB | УЗО выключатель дифференциального тока
Стандарты: IEC/EN 61008-1
Полюсы: 2, 4
Тип: AC, A
Тип задержки: G, S
Номинальное напряжение (переменный ток): 230/400 V AC
Номинальная частота (переменный ток): 50/60 Hz
Номинальный ток In: 25 A, 40 A, 63 A
Номинальная чувствительность IΔ n: 0.03 A, 0.1 A, 0.3 A
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uимп: 6 kV
Испытательное напряжение изоляции при инд.частоте в течение 1 минуты: 2.5 kV
Напряжение изоляции Ui: 500 V
Номинальная отключающая способность Inc = IΔ n 6.000/10.000 A
Макс. резервный плавкий предохранитель в качестве защиты от короткогозамыкания (устройство защиты от короткого замыкания, SCPD):
25 A 63 A gG
40 A 63 A gG
63 A 63 A gG
Макс. резервный плавкий предохранитель в качестве защиты от перегрузок(устройство защиты от тока перегрузки, OCPD):
25 A 16 A gG
40 A 25 A gG
63 A 40 A gG
Номинальная остаточная коммутационная способность IΔ n:
25 A 500 A
40 A 500 A
63 A 630 A
Время отключения при:
Нормальный тип ≤ 0,1
G 10 ms - 30 ms
S 150 ms - 500 ms
Сертификат: VDE для Типа A в 2-полюсной версии
Степень загрязнения: 2
Коммутационная износостойкость: > 2.000 рабочих циклов
Механическая износостойкость: > 2.000 рабочих циклов
Индикатор положения контакта: да
Степень защиты: IP 20
Среднесуточное значение температуры окружающего воздуха ≤ 35°C: от -5°C до +40°C
Рабочая температура: от -25°C до +70°C
Тип клеммного соединения: кабель / U-образная сборная шина / сборная шина штырькового типа
Соединение: сверху и снизу
Поперечное сечение клеммы: 35 mm²
Момент затяжки клемм: 2.5 Nm
Монтаж: на DIN-рейке согласно EN 60715 (35 мм) при помощи быстрозажимного устройства
DRC | Din rail Contactor
• Модульные контакторы 1-, 2- или 4-полюсные
• Катушка перем. тока, 24 в перем.тока 50/60 Гц, 230В перем.тока 50 Гц
• Номинальный ток 20, 25, 40 или 63 A
• Ширина 1, 2 или 3 MW, модификация с однимвспомогательным контактом RH11 (0,5 MW) начиная с 2 MW
• Бесшумный
• 1 MW = 17,5 мм
